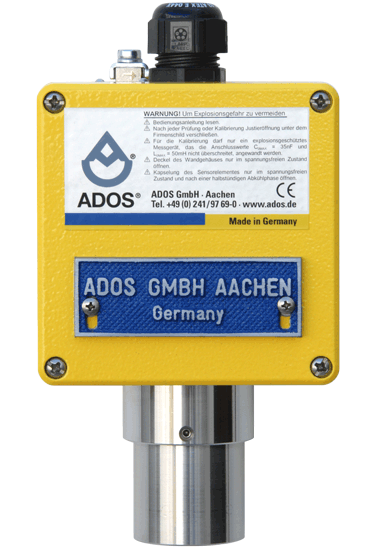

德國ADOS濃度計 GTR 196

氣體變送器

應用

氣體變送器ADOS GTR 196適用于在正常區域和有爆炸危險的區域中連續測量氣體。

通過使用6種不同類型的傳感器，可以測量有毒，易爆和不可燃的氣體和蒸氣。

產生與所測氣體濃度成比例的電流信號，該信號被傳輸?shù)椒胖迷诎踩珔^(qū)域內的評估單元，遠離爆炸危險。

防爆氣體變送器的型式試驗由KEMA完成。

測試證書：KEMA 03 ATEX 2403 X

防護等級：II 2 G，防爆等級[ia] IIC T6

應用領域

l 化學工業

l 油漆和清漆的制造

l 塑料加工廠

l 污水處理廠

l 燃?xì)忮仩t系統

l 液化氣儲藏室

l 化驗室

l 氧氣濃度測量

l 煉油廠

l 冷藏室（氨監測）

l 噴漆房

l ... 還有很多。

TGS傳感器

TGS傳感器包含一個半導體傳感器，該傳感器構造在SnO 2燒結N襯底上。當可燃?xì)怏w或還原性氣體被傳感器表面吸收時，測試氣體的濃度取決于電導率的變化。

1 =電路電壓

2 =加熱電壓

3 =負載電阻

VQ傳感器

VQ傳感器的頭部根據熱反應原理起作用。當可燃?xì)怏w或還原性氣體或蒸氣與測量元件接觸時，它們會受到催化燃燒，從而導致溫度升高；這種上升導致測量元件的電阻發生變化，該變化被用作對被測氣體成分的量度。

惰性元件用于補償測試氣體的溫度和電導率。

1 =催化器pellistor

2 =電氣連接

3 =惰性pellistor

4 =擴散過濾器

GOW傳感器

GOW傳感器的功能基于熱導率。兩個鎢電阻器用作測量元件，其中比較元件要承受正常的環境空氣，而測量元件要承受測試氣體。測量元件處氣體濃度的任何變化都會引起溫度變化，這是由于電導率的變化引起的。

電阻的最終變化是氣體濃度的直接量度。

1 =擴散過濾器

2 =測試電阻器

3 =比較電阻器

毒物傳感器

TOX傳感器是帶有電化學電池的測量系統，其中通過擴散來測量采樣氣體。在進行氧氣測量的情況下，電解液中的氧氣含量會減少，因此會產生小電流（電化學過程）。在恒定氣壓下，該電流與采樣空氣中的氧氣濃度成正比。

1 =陽極

2 =電解質

3 =陰極

4 =擴散路徑

5 =擴散過濾器

6 =測試氣體

紅外傳感器

測試氣體流經裝有紅外輻射源和兩通道紅外探測器的測量室。紅外輻射穿過氣體分子時，其強度會降低。然后可以通過強度降低的幅度來計算氣體濃度。由于僅考慮了相對于未被測試氣體吸收的波長（B）的特定于測試氣體的波長（A）的吸收，因此幾乎完全補償了由于灰塵，老化等引起的干擾。

1 =紅外輻射源

2 =測試氣體

3 =擴散過濾器

4 =紅外探測器

5 =測量室
