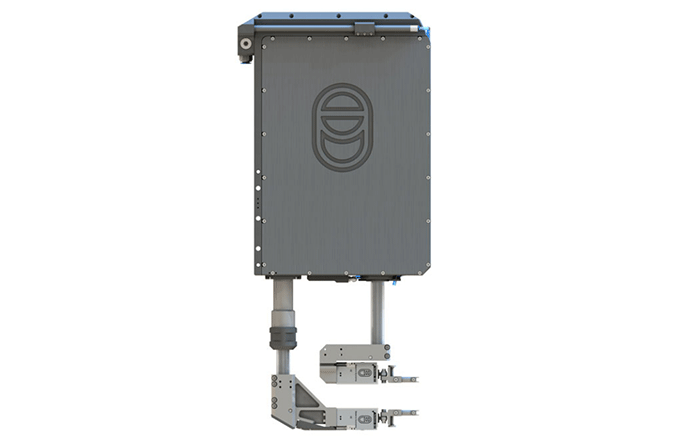

Top Gauge Absolute(TGA) 通過精確測量工件直徑有助于提高制造過程的精度和效率。事實上，它的卓越性能將平衡系統的里程碑之一“TG200 測頭”與先進的機電一體化解決方案相結合，從而獲得快速測量過程和高精度水平。Top Gauge Absolute 測量其測量范圍內的所有直徑，具有前/中/后處理周期，無需重置單個直徑。

外圓磨床的加工通常是對直徑要求嚴格的尺寸和幾何公差的工件進行的最后一道工序。為了確保這一結果，尺寸控制是加工過程的關鍵階段，無論是測量及時性和準確性，還是成本。

在大批量生產中，工件測量控制是通過高精度量規在機床中自動執行的，每個量規都在特定的主控上進行歸零。由于這個過程，獲得了穩定的質量和高生產率，因為設置的時間和成本對單件的影響很小。

為了提高磨床的生產率，確保始終如一的高質量生產，無論是單個零件還是小批量，Balance Systems提出了 Top Gauge Absolute 系列的絕對自動測量儀，直接安裝在磨床上。

Top Gauge Absolute 在處理前、處理中和處理后循環期間測量其測量范圍內的所有直徑，而無需對單個直徑進行歸零。

它只需要在主機上進行定期和自動校準循環，安裝在機器工作區域中。Top Gauge Absolute產品線包括多種型號，可滿足不同尺寸工件的測量需求：從小型汽車軸到大型軋機。

測量的采集是在表面光滑和間斷的直徑上連續進行的，保持與傳統過程中測量儀相同的速度、準確度和精度。

Balance Systems量儀/外圓磨床上測量直徑絕對量規/TG200測頭特征：

2同時測量過程;結合軸向位置測量(主動或被動標記)的可用性

32個零件程序

測量光滑和間斷表面

過程圓度和形狀分析

6條指令控制進料

熱補償

遠程編程

Balance Systems量儀/外圓磨床上測量直徑絕對量規/TG200測頭好處：

允許生產穩定、一致并具有嚴格的公差

補償砂輪磨損

提高生產力

可以在現場的新機器和現有機器上實施(改造)

便于使用

不需要監視
